Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar

Nombre De La Marca:	BUGAO/NBKT
Número De Modelo:	Se aplicarán las siguientes medidas:
Cuota De Producción:	1.000 sistemas
Precio:	Negoiatiable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Certificación:

ISO9001:2015

Llevar nombre:

R188ZZ Rodamiento

Material:

Acero de rodamiento, acero al carbono, cerámica, etc.

Precisión:

P0, P6, P5, P4

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Cierre:

Se trata de una serie de medidas de control de la calidad de los productos.

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

El que lleva la vida:

Hasta 10 años

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Detalles de empaquetado:

Paquete de un solo/barril

Capacidad de la fuente:

30,000, 000 juegos

Resaltar:

Los equipos de ensayo deberán tener un sistema de ensayo de velocidad de carga.

R188ZZ Rodamiento P0

Los rodamientos de bolas metálicas Z1V1

Descripción de producto

Rodamiento de bolas de doble blindaje metálico R188ZZ de acero cromado P0 Z2 para maquinaria industrial, herramientas eléctricas y equipos mecánicos

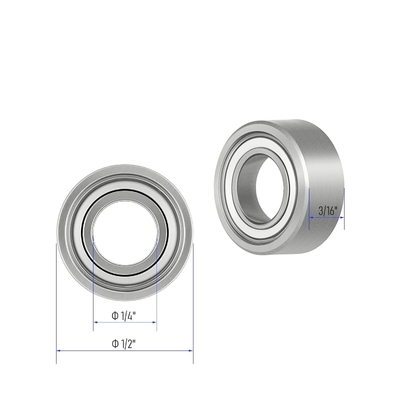

[Paquete y tamaño] Rodamiento R188ZZ. Diámetro interior = 1/4 pulgada, Diámetro exterior = 1/2 pulgada, Grosor = 3/16 pulgada
[Sellado] Los rodamientos R188ZZ están blindados metálicamente en ambos lados para retener el lubricante e impedir la intrusión de impurezas líquidas. Resistencia a altas temperaturas
[Material] Acero cromado (GCr15), resistencia a la corrosión, durabilidad y resistencia bajo cargas pesadas, capacidad de carga estática de 80 newtons y capacidad de carga dinámica de 207 newtons
[Características] Bajo ruido Z2, Tolerancia ABEC 1 (P0), Alta velocidad. Resistencia a altas temperaturas. Resistencia a alta carga. Adecuado para varios tipos de aplicaciones.
[Amplia aplicación] Ampliamente utilizado en maquinaria industrial, motocicletas, automóviles, herramientas eléctricas y equipos mecánicos y otros tipos de campos.

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 0

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 1

Los rodamientos de bolas de ranura profunda serie R se pueden personalizar en tamaño, la siguiente tabla de especificaciones es para su referencia.

Parámetros técnicos de los rodamientos de bolas de ranura profunda serie R:

Básico Rodamiento No.	Diámetro interior d		Diámetro exterior D		Ancho W				Radio r		Capacidad de carga básica KN
	Diámetro interior d		Diámetro exterior D		Abierto		Blindaje Sello		Radio r		Dinámico C	Estático C0
	mm	pulgada	mm	pulgada	mm	pulgada	mm	pulgada	mm	pulgada	Dinámico C	Estático C0
R156	4.763	0.1875	7.938	0.3125	2.78	0.1094	3.18	0.1250	0.1	0.004	0.395	0.143
R166	4.763	0.1875	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.71	0.268
R3	4.763	0.1875	12.700	0.5000	3.97	0.1562	4.98	0.1960	0.15	0.006	1.31	0.49
R3A	4.763	0.1875	12.700	0.5000	4.98	0.1960	4.98	0.1960	0.15	0.006	1.31	0.49
R168	6.350	0.2500	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.268	0.136
R188	6.350	0.2500	12.700	0.5000	3.18	0.1250	4.76	0.1875	0.15	0.006	0.83	0.37
R4	6.350	0.2500	15.875	0.6250	4.98	0.1960	4.98	0.1960	0.2	0.008	1.48	0.615
R4A	6.350	0.2500	19.050	0.7500	5.56	0.2188	7.14	0.2812	0.3	0.012	2.34	0.885
R6	9.525	0.3750	22.225	0.8750	5.56	0.2188	7.14	0.2812	0.3	0.012	3.3	1.4
R8	12.70	0.5000	28.575	1.1250	6.35	0.2500	7.94	0.3125	0.3	0.012	3.912	2.245
R8-7	11.113	0.4375	28.575	1.1250	6.35	0.2500	…	…	0.3	0.012	3.912	2.245
R10	15.875	0.6250	34.925	1.3750	7.14	0.2812	8.73	0.3438	0.6	0.024	4.605	2.774
R12	19.050	0.7500	41.275	1.6250	7.94	0.3125	11.11	0.4375	0.6	0.024	7.246	4.445

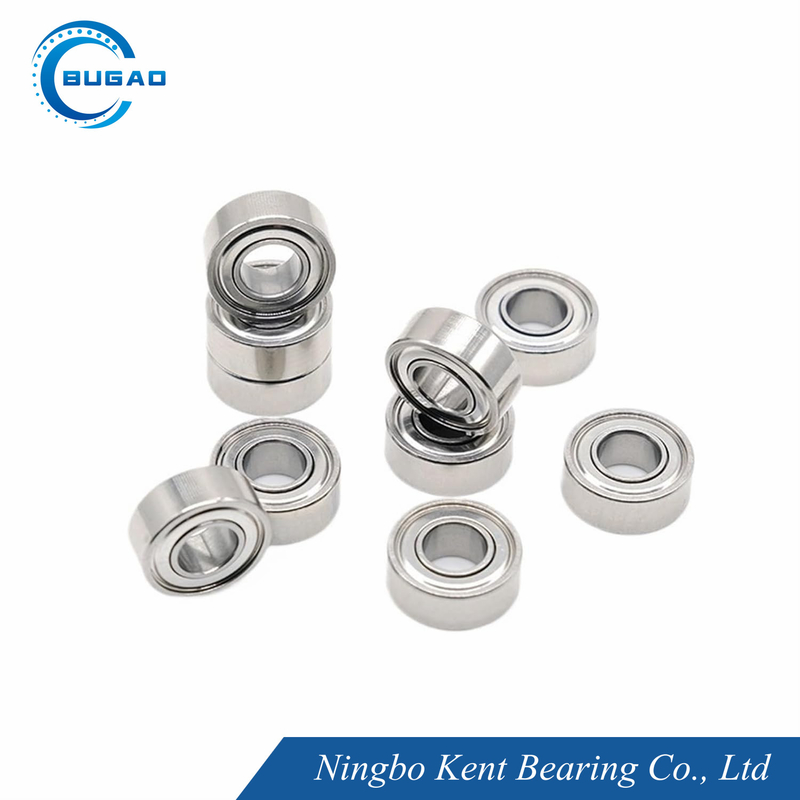

Pantalla del rodamiento R188ZZ

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 2

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 3

Amplias aplicaciones de ranura profunda Rodamientos de bolas:

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 4

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el blindaje o grabar su marca con láser en el blindaje.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometemos no divulgar ninguna información.

Embalaje y envío:

Los rodamientos de bolas de ranura profunda se empaquetarán de forma segura individualmente, o en embalaje de tubo o según el embalaje personalizado.
El método de envío es negociable.

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 5

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 6

Clase de tolerancia ABEC-1 ABEC-1 (P0)

Anillo interior									Tolerancia en µm/s
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en µm/s
D mm		Δdmp		VDp²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3 Clase de tolerancia ABEC-3 (P6)

Anillo interior									Tolerancia en µm/s
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en µm/s
D mm		Δdmp		VDp²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 Clase de tolerancia ABEC-5 (P5)

Anillo interior									Tolerancia en µm/s
d mm		Δdmp		Vdp²) Serie de diámetros		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
superior a	incluyendo	alto	bajo	máx.		3	máx.	máx.	máx.	Alto	Bajo	máx.
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en µm/s
D mm		Δdmp		Vdp²) Serie de diámetros		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	máx.	Alto	Bajo	máx.
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 Clase de tolerancia ABEC-7 (P4)

Anillo interior												Tolerancia en µm/s
d mm		Δdmp		Δds		Vdp²) Serie de diámetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	Bajo	máx.
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en µm/s
D mm		Δdmp		Δds		Vdp²) Serie de diámetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	máx.
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para vibración de un solo rodamiento

D	V			V1			V2			V3			V4
mm	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleración máxima de vibración de un solo rodamiento

D	Serie de diámetros (0)				Serie de diámetros (2)					Serie de diámetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

1607 2RS Rodamiento

Rodamiento de bolas de bajo ruido

Rodamiento de bolas metálicas

Productos relacionados

Vídeo

Rodamiento de alta precisión de la serie 6200 Rodamiento 6203ZZ para cortadoras de césped

Consiga el mejor precio

Vídeo

6202ZZ rodamientos de bolas de alta velocidad de precisión

Consiga el mejor precio

Detalles De Los Productos

Hogar Productos

rodamiento de bolas de ranura profunda

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar

Todas Las Categorías

Rodamiento del motor eléctrico

rodamiento de bolas de ranura profunda

Rodamientos de la serie 6000

Rodamientos de la serie 6200

Los rodamientos de la serie 6300

Rodamientos de la serie 6800

Rodamientos de la serie 6900

transporte de la alta precisión

El llevar P6

El llevar P5

P4 Rodamiento

Rodamiento en miniatura

Rodamientos no estándar

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar

Nombre De La Marca:	BUGAO/NBKT
Número De Modelo:	Se aplicarán las siguientes medidas:
Cuota De Producción:	1.000 sistemas
Precio:	Negoiatiable
Detalles Del Embalaje:	Paquete de un solo/barril
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Nombre de la marca:

BUGAO/NBKT

Certificación:

ISO9001:2015

Número de modelo:

Se aplicarán las siguientes medidas:

Llevar nombre:

R188ZZ Rodamiento

Material:

Acero de rodamiento, acero al carbono, cerámica, etc.

Precisión:

P0, P6, P5, P4

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Cierre:

Se trata de una serie de medidas de control de la calidad de los productos.

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

El que lleva la vida:

Hasta 10 años

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Cantidad de orden mínima:

1.000 sistemas

Precio:

Negoiatiable

Detalles de empaquetado:

Paquete de un solo/barril

Tiempo de entrega:

Negociable

Condiciones de pago:

T/T

Capacidad de la fuente:

30,000, 000 juegos

Resaltar:

Los equipos de ensayo deberán tener un sistema de ensayo de velocidad de carga.

R188ZZ Rodamiento P0

Los rodamientos de bolas metálicas Z1V1

Descripción de producto

Rodamiento de bolas de doble blindaje metálico R188ZZ de acero cromado P0 Z2 para maquinaria industrial, herramientas eléctricas y equipos mecánicos

[Paquete y tamaño] Rodamiento R188ZZ. Diámetro interior = 1/4 pulgada, Diámetro exterior = 1/2 pulgada, Grosor = 3/16 pulgada
[Sellado] Los rodamientos R188ZZ están blindados metálicamente en ambos lados para retener el lubricante e impedir la intrusión de impurezas líquidas. Resistencia a altas temperaturas
[Material] Acero cromado (GCr15), resistencia a la corrosión, durabilidad y resistencia bajo cargas pesadas, capacidad de carga estática de 80 newtons y capacidad de carga dinámica de 207 newtons
[Características] Bajo ruido Z2, Tolerancia ABEC 1 (P0), Alta velocidad. Resistencia a altas temperaturas. Resistencia a alta carga. Adecuado para varios tipos de aplicaciones.
[Amplia aplicación] Ampliamente utilizado en maquinaria industrial, motocicletas, automóviles, herramientas eléctricas y equipos mecánicos y otros tipos de campos.

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 0

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 1

Los rodamientos de bolas de ranura profunda serie R se pueden personalizar en tamaño, la siguiente tabla de especificaciones es para su referencia.

Parámetros técnicos de los rodamientos de bolas de ranura profunda serie R:

Básico Rodamiento No.	Diámetro interior d		Diámetro exterior D		Ancho W				Radio r		Capacidad de carga básica KN
	Diámetro interior d		Diámetro exterior D		Abierto		Blindaje Sello		Radio r		Dinámico C	Estático C0
	mm	pulgada	mm	pulgada	mm	pulgada	mm	pulgada	mm	pulgada	Dinámico C	Estático C0
R156	4.763	0.1875	7.938	0.3125	2.78	0.1094	3.18	0.1250	0.1	0.004	0.395	0.143
R166	4.763	0.1875	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.71	0.268
R3	4.763	0.1875	12.700	0.5000	3.97	0.1562	4.98	0.1960	0.15	0.006	1.31	0.49
R3A	4.763	0.1875	12.700	0.5000	4.98	0.1960	4.98	0.1960	0.15	0.006	1.31	0.49
R168	6.350	0.2500	9.525	0.3750	3.18	0.1250	3.18	0.1250	0.1	0.004	0.268	0.136
R188	6.350	0.2500	12.700	0.5000	3.18	0.1250	4.76	0.1875	0.15	0.006	0.83	0.37
R4	6.350	0.2500	15.875	0.6250	4.98	0.1960	4.98	0.1960	0.2	0.008	1.48	0.615
R4A	6.350	0.2500	19.050	0.7500	5.56	0.2188	7.14	0.2812	0.3	0.012	2.34	0.885
R6	9.525	0.3750	22.225	0.8750	5.56	0.2188	7.14	0.2812	0.3	0.012	3.3	1.4
R8	12.70	0.5000	28.575	1.1250	6.35	0.2500	7.94	0.3125	0.3	0.012	3.912	2.245
R8-7	11.113	0.4375	28.575	1.1250	6.35	0.2500	…	…	0.3	0.012	3.912	2.245
R10	15.875	0.6250	34.925	1.3750	7.14	0.2812	8.73	0.3438	0.6	0.024	4.605	2.774
R12	19.050	0.7500	41.275	1.6250	7.94	0.3125	11.11	0.4375	0.6	0.024	7.246	4.445

Pantalla del rodamiento R188ZZ

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 2

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 3

Amplias aplicaciones de ranura profunda Rodamientos de bolas:

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 4

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el blindaje o grabar su marca con láser en el blindaje.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometemos no divulgar ninguna información.

Embalaje y envío:

Los rodamientos de bolas de ranura profunda se empaquetarán de forma segura individualmente, o en embalaje de tubo o según el embalaje personalizado.
El método de envío es negociable.

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 5

Rodamiento personalizado R188ZZ con bolas Z1V1 Z2V2 Z3V3 Z4V4 Estándar 6

Clase de tolerancia ABEC-1 ABEC-1 (P0)

Anillo interior									Tolerancia en µm/s
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en µm/s
D mm		Δdmp		VDp²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3 Clase de tolerancia ABEC-3 (P6)

Anillo interior									Tolerancia en µm/s
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²) Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en µm/s
D mm		Δdmp		VDp²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 Clase de tolerancia ABEC-5 (P5)

Anillo interior									Tolerancia en µm/s
d mm		Δdmp		Vdp²) Serie de diámetros		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
superior a	incluyendo	alto	bajo	máx.		3	máx.	máx.	máx.	Alto	Bajo	máx.
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en µm/s
D mm		Δdmp		Vdp²) Serie de diámetros		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	máx.	Alto	Bajo	máx.
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 Clase de tolerancia ABEC-7 (P4)

Anillo interior												Tolerancia en µm/s
d mm		Δdmp		Δds		Vdp²) Serie de diámetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	Bajo	máx.
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en µm/s
D mm		Δdmp		Δds		Vdp²) Serie de diámetros		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	máx.
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para vibración de un solo rodamiento

D	V			V1			V2			V3			V4
mm	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleración máxima de vibración de un solo rodamiento

D	Serie de diámetros (0)				Serie de diámetros (2)					Serie de diámetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:
