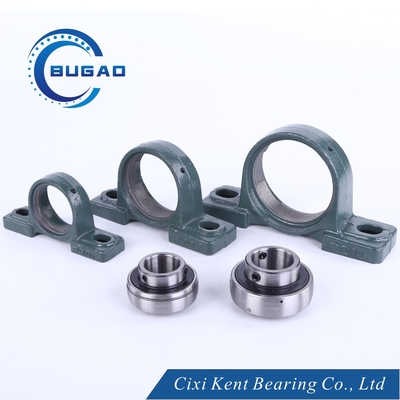

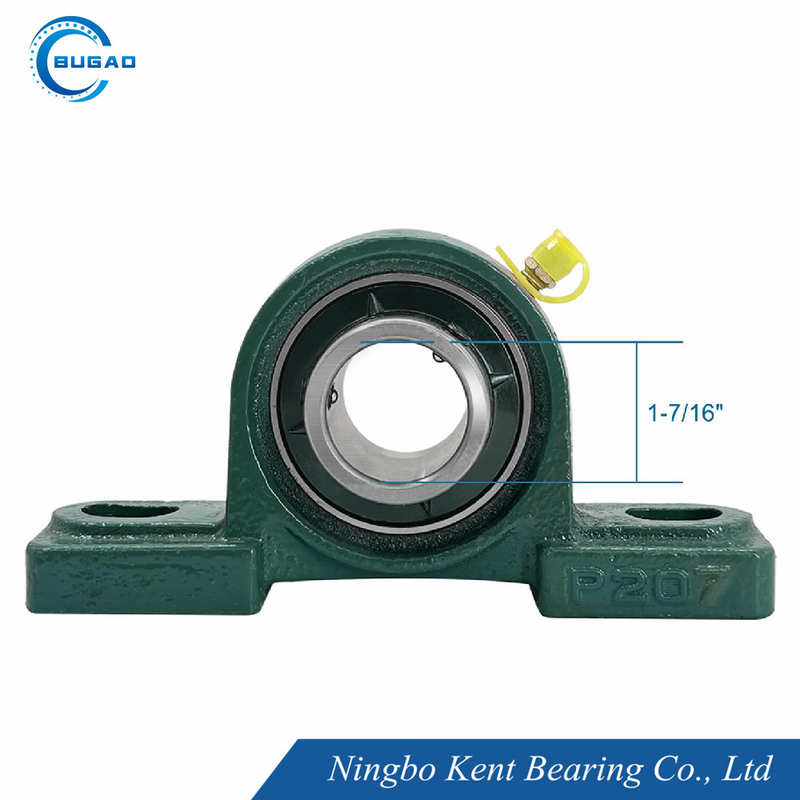

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1

Name: Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCP210
Availability: InStock

Nombre De La Marca:	BUGAO
Número De Modelo:	UCP210
Cuota De Producción:	Negociable
Precio:	Negotiatable
Tiempo De Entrega:	2-4weeks
Condiciones De Pago:	T/T, L/C, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

No incluidos

Certificación:

ISO9001:2015

Llevar nombre:

Rodamientos de bolas con chumacera

Material:

Acero rodante (GCr15), acero inoxidable, cerámica, etc.

Precisión:

P0, P6, P5, P4

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Clase de tolerancia:

Se aplicará el método de ensayo de la norma de calidad.

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Auto-alineación:

Sí

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Existencias:

Rico

Estructura:

El tipo de material utilizado para el ensayo es el siguiente:

Material de rodamiento:

Acero cromado Gcr-15

Material del bloque:

Hierro fundido

Dureza:

HRC 58-62

Servicio OEM:

Disponible

Solicitud:

Todas las clases de máquinas agrícolas

Detalles de empaquetado:

Embalaje único, embalaje industrial/tubo

Capacidad de la fuente:

3000000 juegos

Resaltar:

Z1V1 Rodamientos de bolas de bloque de almohada

Los rodamientos de bolas de bloque de almohada UCP201

UCP205 con el rango ABEC 1

Descripción de producto

Rodamientos de bolas con soporte de almohada UCP201 UCP204 UCP205

Introducción a los rodamientos esféricos de la serie UCP

Los rodamientos de soporte de almohada de la serie UCP son reconocidos por su durabilidad, facilidad de instalación y versatilidad. Estos rodamientos están diseñados para acomodar desalineaciones y cargas pesadas, lo que los hace ideales para diversas aplicaciones industriales como cintas transportadoras, maquinaria agrícola y equipos de manejo de materiales.

Comparación de los rodamientos UCP201 y UCP204

Característica	Rodamiento UCP201	Rodamiento UCP204
Capacidad de carga	Moderada	Alto
Tamaño	Compacto	Más grande
Aplicación	Aplicaciones de carga ligera a media	Aplicaciones de carga pesada
Costo	Menor	Mayor
Durabilidad	Buena	Excelente

Conclusión

Los rodamientos de soporte de almohada de la serie UCP201 y UCP204 ofrecen beneficios distintos adaptados a las necesidades específicas de cada aplicación. El UCP201 es una opción económica para aplicaciones de carga más ligera, mientras que el UCP204 es más adecuado para condiciones de carga pesada.

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1 0

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1 1

Parámetros de rodamientos de soporte de almohada de la serie UCP

Amplias aplicaciones de rodamientos de soporte de almohada

Maquinaria industrial
Agricultura
Construcción y minería
Automoción y transporte
Generación de energía y energía
Sistemas HVAC
Marina y construcción naval
Industria del papel y la pulpa
Fabricación general

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el protector o grabar su marca con láser en el protector.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometemos no divulgar ninguna información.

Embalaje y envío:

Los rodamientos de bolas de ranura profunda se empaquetarán de forma segura individualmente, o en embalaje de tubo o embalaje personalizado.
El método de envío es negociable.

Otros datos técnicos de los rodamientos

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1 3

Clase de tolerancia ABEC-1 ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		VDp²)⁴)Rodamientos abiertos Serie de diámetros			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3 Clase de tolerancia ABEC-3 (P6)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		VDp²)⁴)Rodamientos abiertos Serie de diámetros			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 Clase de tolerancia ABEC-5 (P5)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		Vdp²)Diámetro Serie		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
superior a	incluyendo	alto	bajo	máx.		3	máx.	máx.	máx.	Alto	Bajo	máx.
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		Vdp²)Diámetro Serie		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	máx.	Alto	Bajo	máx.
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 Clase de tolerancia ABEC-7 (P4)

Anillo interior												Tolerancia en um/s
d mm		Δdmp		Δds		Vdp²)Diámetro Serie		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	Bajo	máx.
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
D mm		Δdmp		Δds		Vdp²)Diámetro Serie		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	máx.
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para vibración de un solo rodamiento

D	V			V1			V2			V3			V4
mm	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleración máxima de vibración de un solo rodamiento

D	Serie de diámetros (0)				Serie de diámetros (2)					Serie de diámetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

Detalles De Los Productos

Hogar Productos

Rodamiento del motor eléctrico

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1

Todas Las Categorías

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1

Nombre De La Marca:	BUGAO
Número De Modelo:	UCP210
Cuota De Producción:	Negociable
Precio:	Negotiatable
Detalles Del Embalaje:	Embalaje único, embalaje industrial/tubo
Condiciones De Pago:	T/T, L/C, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

No incluidos

Nombre de la marca:

BUGAO

Certificación:

ISO9001:2015

Número de modelo:

UCP210

Llevar nombre:

Rodamientos de bolas con chumacera

Material:

Acero rodante (GCr15), acero inoxidable, cerámica, etc.

Precisión:

P0, P6, P5, P4

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Clase de tolerancia:

Se aplicará el método de ensayo de la norma de calidad.

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Auto-alineación:

Sí

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Existencias:

Rico

Estructura:

El tipo de material utilizado para el ensayo es el siguiente:

Material de rodamiento:

Acero cromado Gcr-15

Material del bloque:

Hierro fundido

Dureza:

HRC 58-62

Servicio OEM:

Disponible

Solicitud:

Todas las clases de máquinas agrícolas

Cantidad de orden mínima:

Negociable

Precio:

Negotiatable

Detalles de empaquetado:

Embalaje único, embalaje industrial/tubo

Tiempo de entrega:

2-4weeks

Condiciones de pago:

T/T, L/C, Western Union

Capacidad de la fuente:

3000000 juegos

Resaltar:

Z1V1 Rodamientos de bolas de bloque de almohada

Los rodamientos de bolas de bloque de almohada UCP201

UCP205 con el rango ABEC 1

Descripción de producto

Rodamientos de bolas con soporte de almohada UCP201 UCP204 UCP205

Introducción a los rodamientos esféricos de la serie UCP

Comparación de los rodamientos UCP201 y UCP204

Característica	Rodamiento UCP201	Rodamiento UCP204
Capacidad de carga	Moderada	Alto
Tamaño	Compacto	Más grande
Aplicación	Aplicaciones de carga ligera a media	Aplicaciones de carga pesada
Costo	Menor	Mayor
Durabilidad	Buena	Excelente

Conclusión

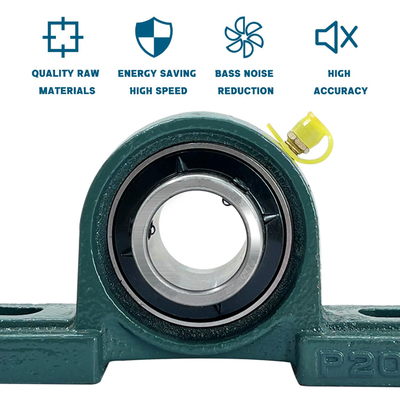

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1 0

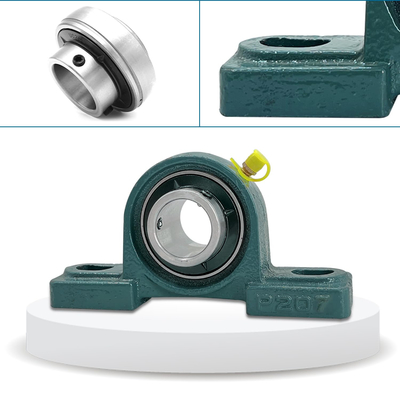

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1 1

Parámetros de rodamientos de soporte de almohada de la serie UCP

Amplias aplicaciones de rodamientos de soporte de almohada

Maquinaria industrial
Agricultura
Construcción y minería
Automoción y transporte
Generación de energía y energía
Sistemas HVAC
Marina y construcción naval
Industria del papel y la pulpa
Fabricación general

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el protector o grabar su marca con láser en el protector.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometemos no divulgar ninguna información.

Embalaje y envío:

Los rodamientos de bolas de ranura profunda se empaquetarán de forma segura individualmente, o en embalaje de tubo o embalaje personalizado.
El método de envío es negociable.

Otros datos técnicos de los rodamientos

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1 3

Clase de tolerancia ABEC-1 ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		VDp²)⁴)Rodamientos abiertos Serie de diámetros			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3 Clase de tolerancia ABEC-3 (P6)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetros	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		VDp²)⁴)Rodamientos abiertos Serie de diámetros			Rodamientos sellados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 Clase de tolerancia ABEC-5 (P5)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		Vdp²)Diámetro Serie		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
superior a	incluyendo	alto	bajo	máx.		3	máx.	máx.	máx.	Alto	Bajo	máx.
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		Vdp²)Diámetro Serie		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
superior a	incluyendo	alto	bajo	máx.			máx.	máx.	máx.	Alto	Bajo	máx.
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 Clase de tolerancia ABEC-7 (P4)

Anillo interior												Tolerancia en um/s
d mm		Δdmp		Δds		Vdp²)Diámetro Serie		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	Bajo	máx.
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
D mm		Δdmp		Δds		Vdp²)Diámetro Serie		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
superior a	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	máx.
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para vibración de un solo rodamiento

D	V			V1			V2			V3			V4
mm	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleración máxima de vibración de un solo rodamiento

D	Serie de diámetros (0)				Serie de diámetros (2)					Serie de diámetros (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

Rodamiento del motor eléctrico

rodamiento de bolas de ranura profunda

Rodamientos de la serie 6000

Rodamientos de la serie 6200

Los rodamientos de la serie 6300

Rodamientos de la serie 6800

Rodamientos de la serie 6900

transporte de la alta precisión

El llevar P6

El llevar P5

P4 Rodamiento

Rodamiento en miniatura

Rodamientos no estándar

Rodamiento del motor eléctrico

rodamiento de bolas de ranura profunda

Rodamientos de la serie 6000

Rodamientos de la serie 6200

Los rodamientos de la serie 6300

Rodamientos de la serie 6800

Rodamientos de la serie 6900

transporte de la alta precisión

El llevar P6

El llevar P5

P4 Rodamiento

Rodamiento en miniatura

Rodamientos no estándar

Detalles de los productos

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1

Z1V1 Rodamientos de bolas de bloque de almohada

Los rodamientos de bolas de bloque de almohada UCP201

UCP205 con el rango ABEC 1

Detalles De Los Productos

Rodamiento del motor eléctrico

rodamiento de bolas de ranura profunda

Rodamientos de la serie 6000

Rodamientos de la serie 6200

Los rodamientos de la serie 6300

Rodamientos de la serie 6800

Rodamientos de la serie 6900

transporte de la alta precisión

El llevar P6

El llevar P5

P4 Rodamiento

Rodamiento en miniatura

Rodamientos no estándar

Z1V1 Z2V2 Rodamientos de bolas de bloque de almohada UCP201 UCP204 UCP205 Rodamiento ABEC 1

Z1V1 Rodamientos de bolas de bloque de almohada

Los rodamientos de bolas de bloque de almohada UCP201

UCP205 con el rango ABEC 1
