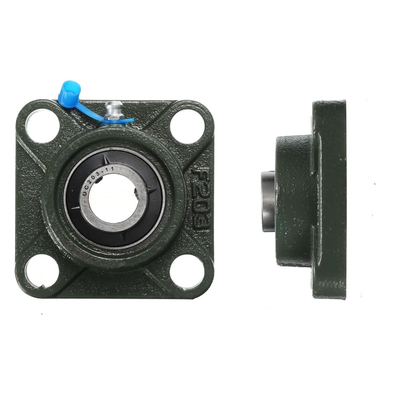

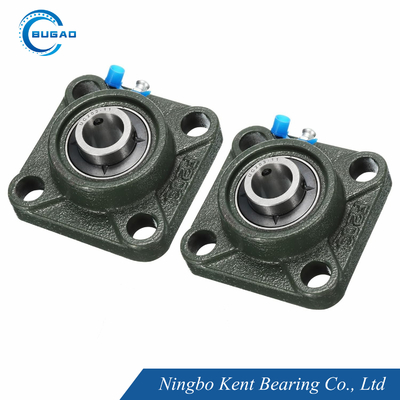

UCF202 UCF203 Rodamiento de montaje de brida con rodamiento de bolas de brida autoalineado

UCF202 UCF203 Rodamiento de montaje de brida con rodamiento de bolas de brida autoalineado

Nombre De La Marca:	BUGAO
Número De Modelo:	Las empresas de servicios de telecomunicaciones y de telecomunicaciones
Cuota De Producción:	Negociable
Precio:	Negociable
Tiempo De Entrega:	Entre 2 y 4 semanas
Condiciones De Pago:	T/T, L/C, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Certificación:

ISO9001:2015

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Estructura:

Los puntos de referencia de los puntos de referencia deberán ser los siguientes:

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Nombre del producto:

Rodamiento de montaje de brida

Material:

Acero rodante (GCr15), acero inoxidable, cerámica, etc.

Precisión:

P0, P6, P5, P4

Clase de tolerancia:

Se aplicará el método de ensayo de la norma de calidad.

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Detalles de empaquetado:

Embalaje único, embalaje industrial/tubo

Capacidad de la fuente:

3000000 juegos

Resaltar:

Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes:

Las condiciones de ensayo de los equipos de ensayo de las máquinas de ensayo de los demás equipos de ensayo de las máquinas de ensayo de los demás equipos de ensayo de las máquinas de ensayo de los demás equipos de ensayo de las máquinas de ensayo de los demás equipos de ensayo de las máquinas de ensayo de los demás equipos de ensayo.

Las condiciones de las condiciones de ensayo se determinarán en función de las condi

Descripción de producto

Beneficios clave de los rodamientos de brida

Diseño que ahorra espacio:
- El diseño compacto de la brida permite la instalación en espacios reducidos, lo que hace que estos rodamientos sean perfectos para equipos con áreas de montaje limitadas.
Característica de autoalineación:
- La capacidad de autoalineación compensa la desalineación del eje, reduciendo el estrés en el rodamiento y extendiendo su vida útil. Esto es particularmente útil en aplicaciones donde la precisión de la alineación es difícil de mantener.
Construcción robusta:
- La carcasa de hierro fundido proporciona una excelente resistencia y durabilidad, mientras que el inserto de acero para rodamientos GCr15 garantiza resistencia al desgaste, la corrosión y las cargas pesadas.
Fácil instalación:
- El diseño de brida permite un montaje rápido y seguro en superficies planas, reduciendo el tiempo y el esfuerzo de instalación.
Bajo mantenimiento:
- Pre-lubricados y sellados para mantener los contaminantes fuera, estos rodamientos requieren un mantenimiento mínimo, ahorrando tiempo y costos operativos.
Versatilidad:
- Adecuado para una amplia gama de aplicaciones, desde maquinaria de servicio ligero hasta equipos industriales pesados.

Dimensiones de los rodamientos UCF202 y UCF203

Modelo	Diámetro interior (d)	Diámetro exterior (D)	Ancho del rodamiento (B)	Dimensiones de la brida (L x W x H)	Distancia entre orificios de montaje (A)	Diámetro del orificio de montaje (B)	Peso
UCF202	15 mm	35 mm	11 mm	90 x 60 x 35 mm	70 mm	9 mm	~0.8 kg
UCF203	17 mm	40 mm	12 mm	100 x 65 x 40 mm	80 mm	9 mm	~1.0 kg

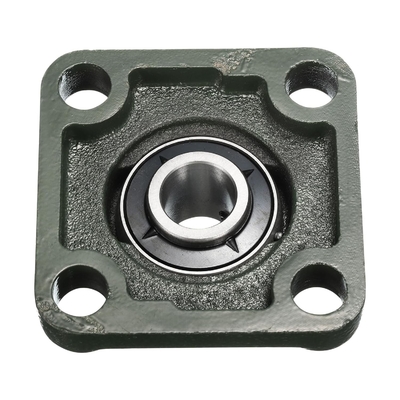

UCF202 UCF203 Rodamiento de montaje de brida con rodamiento de bolas de brida autoalineado 0

UCF202 UCF203 Rodamiento de montaje de brida con rodamiento de bolas de brida autoalineado 1

Parámetros de los rodamientos de bolas tipo almohada serie UCF

Amplias aplicaciones de los rodamientos tipo almohada

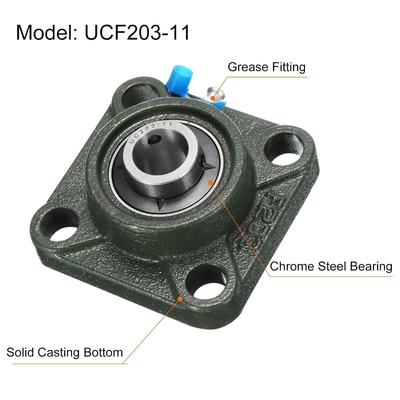

UCF202 UCF203 Rodamiento de montaje de brida con rodamiento de bolas de brida autoalineado 3

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el protector o grabar su marca con láser en el protector.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometemos no divulgar ninguna información.

Embalaje y envío:

Los rodamientos rígidos de bolas se empaquetarán de forma segura individualmente, o en embalaje de tubo o embalaje personalizado.
El método de envío es negociable.

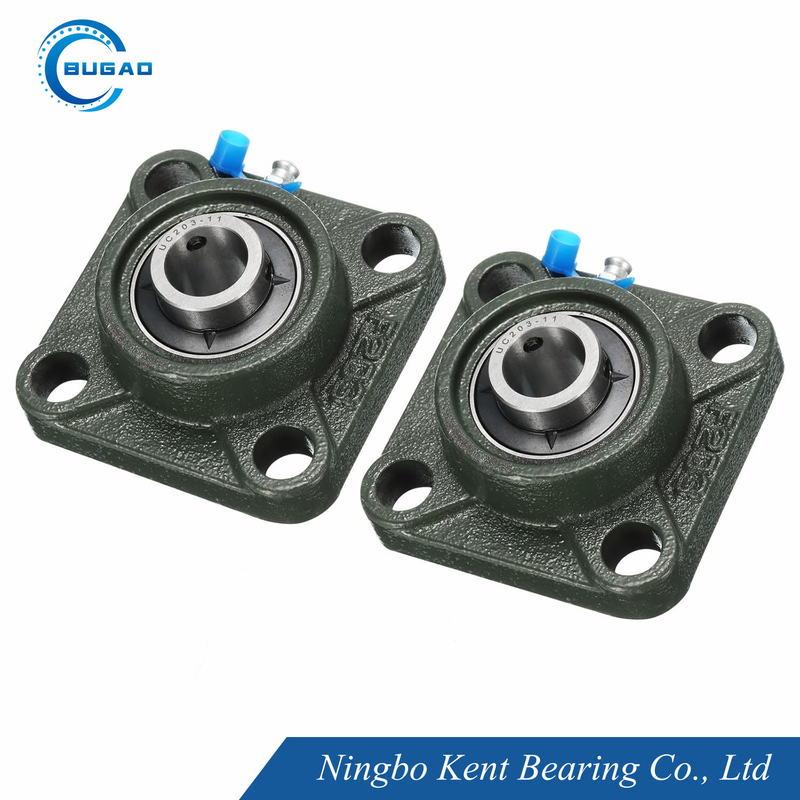

UCF202 UCF203 Rodamiento de montaje de brida con rodamiento de bolas de brida autoalineado 4

Clase de tolerancia ABEC-1 ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetro	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetro	2,3,4	Vdmp	Kia	ΔBs		Vbs
sobre	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30		0	-12	15	12	9	9	15	0	-120	20
	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		VDp²)⁴)Serie de diámetro de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
sobre	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30		0	-11	14	11	8	16	8	20
	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	45

ABEC-3 Clase de tolerancia ABEC-3 (P6)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetro	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)0,1 Serie de diámetro	2,3,4	Vdmp	Kia	ΔBs		Vbs
sobre	incluyendo	alto	bajo	máx.			máx.	máx.	alto	bajo	máx.
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30		0	-10	13	10	8	8	10	0	-120	20
	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		VDp²)⁴)Serie de rodamientos abiertos Diámetro			Rodamientos tapados²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
sobre	incluyendo	alto	bajo	máx.				máx.	máx.	alto	bajo	máx.
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30		0	-9	11	9	7	13	7	10
	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 Clase de tolerancia ABEC-5 (P5)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
sobre	incluyendo	alto	bajo	máx.		3	máx.	máx.	máx.	Alto	Bajo	máx.
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30		0	-8	8	6	4	5	8	8	0	-120	5
	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
D mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
sobre	incluyendo	alto	bajo	máx.			máx.	máx.	máx.	Alto	Bajo	máx.
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30		0	-7	7	5	4	7	8	8			5
	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 Clase de tolerancia ABEC-7 (P4)

Anillo interior												Tolerancia en um/s
d mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
sobre	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	Bajo	máx.
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30		0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
D mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
sobre	incluyendo	alto	bajo	alto	bajo	máx.		máx.	máx.	máx.	máx.	Alto	bajo	máx.
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔBs y VBs del anillo interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30		0	-6	0	-6	6	5	3	5	4	5			2.5
	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de vibración de un solo rodamiento

D	V			V1			V2			V3			V4
mm	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	49	49		35	32		26	22	31	16	15	28	10	10
5,6	110	72		74		45		36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66		72		45	49	28	24	38	12	12
10,12	160	120	100	120	80	70	90			56	35	30	51	14	15
15	210	150	120	150	100	85	110	78		65	48	35		18	18
17	210	150	120	150	100	85	110	78		65	48	35		25	25
20	260	190	150	180	125	100	130	100	75	80		51		25	25
22,25	260	190	150	180	125	100	130	100	75	80		51		30	32
28	260	190	150	180	125	100	130	100	75	80		51		35	45
30,32	300	240	190	200	150	130	150	120	100	90	75		70	35	45
35	300	240	190	200	150	130	150	120	100	90	75		70	40	51
45	360	300	260	240	180	160	180	150	130	110	90	80	82
51	360	300	260	240	180	160	180	150	130	110	90	80	82
	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleración máxima de vibración de un solo rodamiento

D	Serie de diámetro (0)				Serie de diámetro (2)					Serie de diámetro (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	45	38	36	34	-	-	-	-	-	-
8	39	38	35	31	45	38	36	34	-	-	-	-	-	-
9	43	45	36	32	40	45	37	35	-	-	-	-	-	-
10	45	40	38	33	49	40	39	35	30	37	49	45	37	32
12	49	45	39	34	51	45	39	35	30		51	45	37	32
15	51	49	45	35	48	49	43	36	31		48	40	38	33
17	48	49	45	35		51	43	36	31			40	38	33
20		51	43	36		48	40	38	33			45	39	34
22		51	43	36		48	40	38	33			45	39	34
25		48	40	38			45	45	36			49	43	37
28			45	39			49	43	37			51	40	38
30			45	39			49	43	37			51	40	38
32			49	45			51	40	38			48	45	39
35			51	43			48	45	39				49	45
45			48	40				49	45				51	43
51	56			51				48	45					49
						56			51					48
56
