P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento

Nombre De La Marca:	BUGAO
Número De Modelo:	El número de unidades de producción
Cuota De Producción:	1000 piezas
Precio:	Negotiatable
Tiempo De Entrega:	Entre 2 y 4 semanas
Condiciones De Pago:	T/T, L/C, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Certificación:

ISO9001:2015

Llevar nombre:

El rodamiento del bloque de almohada UCT

Material:

Acero rodante (GCr15), acero inoxidable, cerámica, etc.

Tipo de rodamiento:

Rodamiento de bloque de almohada de autoajuste

Precisión:

P0, P6, P5, P4

Clase de tolerancia:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Material del bloque:

Hierro fundido

Servicio OEM:

Disponible

Detalles de empaquetado:

Embalaje único, embalaje industrial/tubo

Capacidad de la fuente:

30,000, 000 juegos por año

Resaltar:

P4 Rodamiento de bloque de almohada UCT

Los vehículos de las categorías M1 y M2 deberán ser equipados con un sistema de tracción de velocidad equivalente a la de las categorías M1 y M2.

UCT 208 de rodamiento de 40 mm

Descripción de producto

Rodamiento de bolas con bloque de almohada, rodamiento de eje de carcasa UCT204 de 40 mm de diámetro

El UCT204 consta de dos componentes principales:

Alojamiento:
- Fabricada de hierro fundido o acero estampado, la carcasa proporciona una base resistente para la unidad de rodamiento.
- Cuenta con un diseño de montaje de cuatro pernos, que garantiza una fijación segura a superficies planas y mejora la estabilidad.
- La carcasa está diseñada para absorber vibraciones y proporcionar un soporte confiable para el eje.
Insertar rodamiento:
- El rodamiento de inserción suele ser unrodamiento rígido de bolas(modelo 204).
- hecho deacero cromado de alta calidad (GCr15), ofrece excelente durabilidad, resistencia al desgaste y capacidad de carga.
- El rodamiento está diseñado para manejar tantocargas radiales y axiales, haciéndolo versátil para diversas aplicaciones.
Caza de focas:
- El UCT204 puede equiparse consellos de goma (2RS)oescudos metálicos (ZZ)para proteger el rodamiento de contaminantes y retener la lubricación.
- Los sellos ayudan a prolongar la vida útil del rodamiento al evitar la entrada de polvo, suciedad y humedad.
Lubricación:
- El rodamiento está prelubricado con grasa de alta calidad, lo que garantiza un funcionamiento suave y reduce la necesidad de mantenimiento frecuente.
- En algunos diseños, se pueden proporcionar orificios o accesorios de lubricación para una fácil relubricación.

2. Dimensiones del rodamiento UCT204

El UCT204 sigue dimensiones estándar (en milímetros):

Parámetro	Dimensión (mm)
Diámetro interior (d)	20mm
Diámetro exterior (D)	47mm
Ancho del rodamiento (B)	14mm
Diámetro del orificio de la carcasa	20mm
Longitud total (L)	104mm
Ancho total (W)	80mm
Altura total (H)	46mm
Espaciado de orificios de montaje (A)	70 milímetros
Diámetro del orificio de montaje (B)	11 milímetros
Peso	Aproximadamente 0,9 kilos

3. Aplicaciones del rodamiento UCT204

El UCT204 se utiliza ampliamente en diversas industrias debido a su durabilidad y versatilidad. Las aplicaciones comunes incluyen:

Sistemas transportadores:
- Se utiliza para soportar rodillos y poleas en equipos de manipulación de materiales.
- Proporciona un rendimiento confiable en entornos industriales.
Maquinaria agrícola:
- Se encuentra en tractores, cosechadoras y sistemas de riego.
- Resiste condiciones duras como polvo, suciedad y humedad.
Ventiladores y sopladores industriales:
- Soporta ejes giratorios en ventiladores y sopladores, asegurando un funcionamiento suave y eficiente.
- Adecuado para aplicaciones de alta velocidad.
Equipos de procesamiento de alimentos:
- Utilizado en mezcladores, transportadores y máquinas envasadoras.
- Hay variantes de acero inoxidable disponibles para resistencia a la corrosión en ambientes húmedos o higiénicos.
Bombas y Compresores:
- Proporciona soporte para ejes giratorios en bombas y compresores.
- Maneja cargas moderadas a pesadas con facilidad.
Maquinaria general:
- Se utiliza en varios tipos de maquinaria donde se requiere alineación y soporte del eje.
- Ideal para aplicaciones con espacio limitado y cargas moderadas.

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 0

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 1

Parámetros de los rodamientos de bolas tipo chumacera serie UCT

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 2

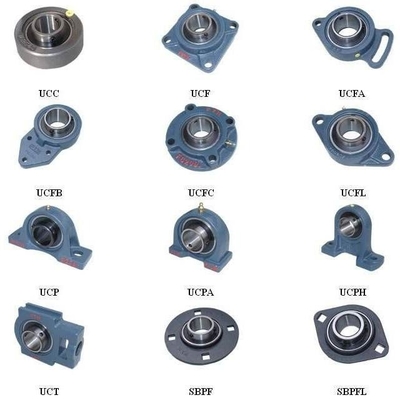

Amplia aplicación de rodamientos de chumacera

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 3

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el escudo o grabar con láser su marca en el escudo.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometimos no revelar ninguna información.

Embalaje y envío:

Los rodamientos rígidos de bolas se empaquetarán de forma segura individualmente, en forma de tubo o como embalaje personalizado.
El método de envío es negociable.

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 4

ABEC-1 Clase de tolerancia ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1)0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Clase de toleranciaABEC-3 (P6)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Clase de toleranciaABEC-5 (P5)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
dmm		Δdmp		9	0,1,2,3,4	Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
encima	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1)0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7Clase de toleranciaABEC-7 (P4)

Anillo interior												Tolerancia en um/s
dmm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1)0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔB y VB del aro interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
milímetros	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Máxima aceleración de vibración de un solo rodamiento

D	Serie de diámetro(0)				Serie de diámetro(2)					Serie de diámetro(3)
milímetros	z	Z1	Z2	Z3	z	Z1	Z2	Z3	Z4	z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 6

Marca de la empresa YUSHI KYODO	Producto	aceite básico	Rango de uso	Características


EXXON	Multitemp SRL	Éster de poliol + diéster	(-50,+150)	Excelente propiedad supresora de ruido y vida útil prolongada.
	PS múltiple	Diéster+Aceite mineral refinado	(-50,+130)	Excelente rendimiento a bajas temperaturas, tiene una excelente propiedad de supresión de ruido
	Multemp SM-B	hidrocarburo sintético	(-50,+200)	Larga vida útil a altas temperaturas, excelente rendimiento a bajas temperaturas, funcionamiento a alta velocidad y bajo nivel de ruido.
	Multitemp ET-K	Éter sintético + poliol éster	(-40≥,+200)	Tiene una vida útil más prolongada en condiciones de alta temperatura de funcionamiento.
MÓVIL	Polirex EM	Grasa mineral	(-40,+180)	Larga vida y alta temperatura
	baliza325	Grasa sintética	(-54,+150)	Grasa de uso general
	andok c	Canalización de grasa de petróleo	(-27,+120)	Funcionamiento suave, larga vida útil con migración mínima
CHEURÓN	Móvil 28(MIL-G-81322)	hidrocarburo sintético	(-54,+177)	Amplio rango de temperatura, buen par a baja temperatura
CHEURÓN	HP móvil	complejo de litio	(-30,+110)	Vibración, velocidad moderada y buena resistencia a la corrosión.
CAPARAZÓN	SRI-2	Grasa mineral	(-30,+180)	Rango de alta temperatura, buena resistencia al agua
Dupont	alvania 2	Grasa mineral	(-35,+120)	Larga vida y alta temperatura
Dupont	RLQ #2	Grasa mineral	(-50,+150)	Bajo nivel de ruido, alta velocidad y alta temperatura
KLUBER	ASÓNICO	hidrocarburo sintético	(-50,+140)	Estabilidad a altas temperaturas con buenas propiedades de lubricidad.
JINZHI	HANGU 2#	Grasa mineral	(-20,+120)	Bajo nivel de ruido
JINZHI	HTHS	Grasa mineral	(-40,+180)	Alta velocidad, baja temperatura, bajo par y bajo ruido

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 7

El juego radial de rodamientos con calidad de motor eléctrico

Aburrir			CENTÍMETRO
Encima		Incluido		mín.	máx.
milímetros	pulgada	milímetros	pulgada	mmm	mmm
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datos de los minicojinetes rígidos sin carga de la siguiente manera:										Tolerancia en um
Aburrir				Serie R en pulgadas	C2		NORMAL		C3		C4
Encima		Incluido			C2		NORMAL		C3		C4
milímetros	pulgada	milímetros	pulgada		mín.	máximo	mín.	máximo	mín.	máximo	mín.
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datos de los minicojinetes rígidos sin carga de la siguiente manera:									Tolerancia en um
Código de liquidación	MC1		MC2		MC3		MC4		MC5
Autorización	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo
Autorización	1	6	4	9	6	11	9	14	15	22

Etiquetas:

Rodamiento de bolas de motor

Los rodamientos de rodillos de cerámica

Transportes sellados de goma

Productos relacionados

Vídeo

Rodamiento de motor eléctrico ABEC-3 6200 ZZ Rodamiento de alta precisión

Consiga el mejor precio

Vídeo

Rodamiento ABEC 5 6001-ZZ Bajo Ruido Rodamiento 6002-2RS P5 Para Motores Asíncronos

Consiga el mejor precio

Detalles De Los Productos

Hogar Productos

Rodamiento del motor eléctrico

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento

Todas Las Categorías

Rodamiento del motor eléctrico

rodamiento de bolas de ranura profunda

Rodamientos de la serie 6000

Rodamientos de la serie 6200

Los rodamientos de la serie 6300

Rodamientos de la serie 6800

Rodamientos de la serie 6900

transporte de la alta precisión

El llevar P6

El llevar P5

P4 Rodamiento

Rodamiento en miniatura

Rodamientos no estándar

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento

Nombre De La Marca:	BUGAO
Número De Modelo:	El número de unidades de producción
Cuota De Producción:	1000 piezas
Precio:	Negotiatable
Detalles Del Embalaje:	Embalaje único, embalaje industrial/tubo
Condiciones De Pago:	T/T, L/C, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Nombre de la marca:

BUGAO

Certificación:

ISO9001:2015

Número de modelo:

El número de unidades de producción

Llevar nombre:

El rodamiento del bloque de almohada UCT

Material:

Acero rodante (GCr15), acero inoxidable, cerámica, etc.

Tipo de rodamiento:

Rodamiento de bloque de almohada de autoajuste

Precisión:

P0, P6, P5, P4

Clase de tolerancia:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Material del bloque:

Hierro fundido

Servicio OEM:

Disponible

Cantidad de orden mínima:

1000 piezas

Precio:

Negotiatable

Detalles de empaquetado:

Embalaje único, embalaje industrial/tubo

Tiempo de entrega:

Entre 2 y 4 semanas

Condiciones de pago:

T/T, L/C, Western Union

Capacidad de la fuente:

30,000, 000 juegos por año

Resaltar:

P4 Rodamiento de bloque de almohada UCT

Los vehículos de las categorías M1 y M2 deberán ser equipados con un sistema de tracción de velocidad equivalente a la de las categorías M1 y M2.

UCT 208 de rodamiento de 40 mm

Descripción de producto

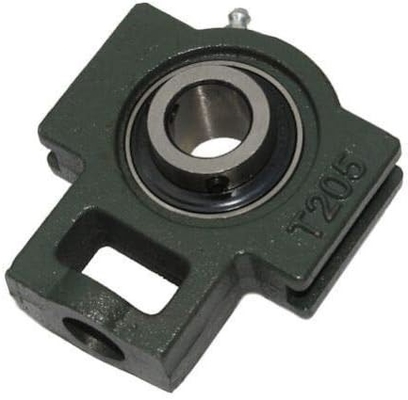

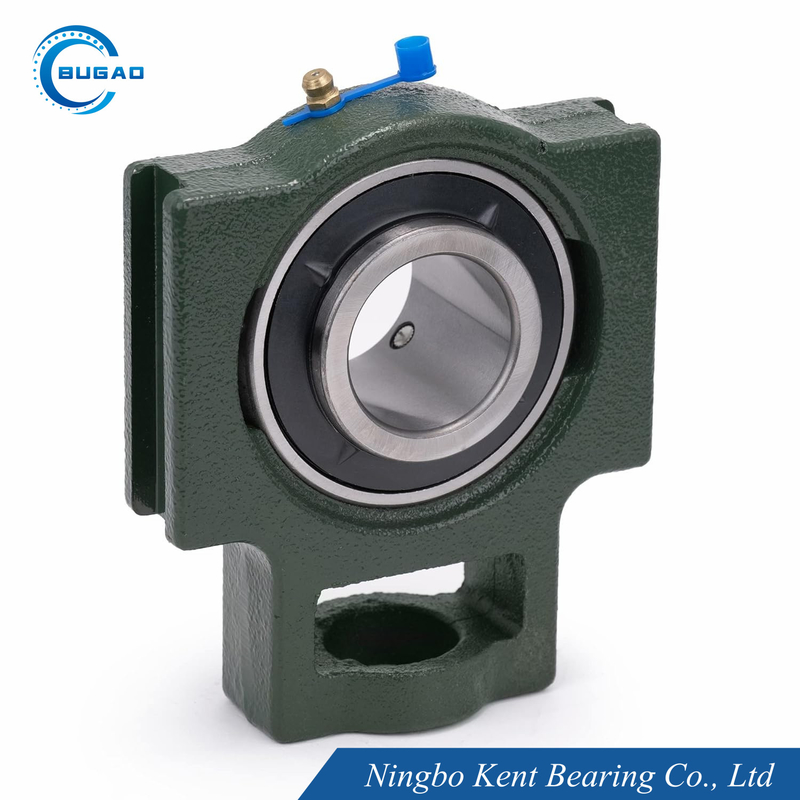

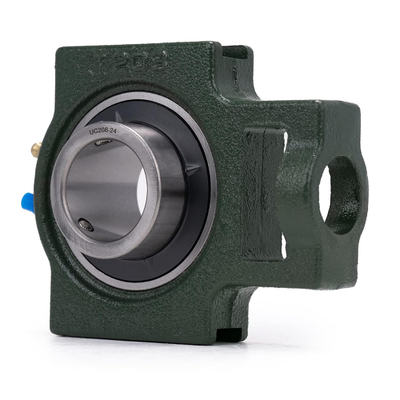

Rodamiento de bolas con bloque de almohada, rodamiento de eje de carcasa UCT204 de 40 mm de diámetro

El UCT204 consta de dos componentes principales:

Alojamiento:
- Fabricada de hierro fundido o acero estampado, la carcasa proporciona una base resistente para la unidad de rodamiento.
- Cuenta con un diseño de montaje de cuatro pernos, que garantiza una fijación segura a superficies planas y mejora la estabilidad.
- La carcasa está diseñada para absorber vibraciones y proporcionar un soporte confiable para el eje.
Insertar rodamiento:
- El rodamiento de inserción suele ser unrodamiento rígido de bolas(modelo 204).
- hecho deacero cromado de alta calidad (GCr15), ofrece excelente durabilidad, resistencia al desgaste y capacidad de carga.
- El rodamiento está diseñado para manejar tantocargas radiales y axiales, haciéndolo versátil para diversas aplicaciones.
Caza de focas:
- El UCT204 puede equiparse consellos de goma (2RS)oescudos metálicos (ZZ)para proteger el rodamiento de contaminantes y retener la lubricación.
- Los sellos ayudan a prolongar la vida útil del rodamiento al evitar la entrada de polvo, suciedad y humedad.
Lubricación:
- El rodamiento está prelubricado con grasa de alta calidad, lo que garantiza un funcionamiento suave y reduce la necesidad de mantenimiento frecuente.
- En algunos diseños, se pueden proporcionar orificios o accesorios de lubricación para una fácil relubricación.

2. Dimensiones del rodamiento UCT204

El UCT204 sigue dimensiones estándar (en milímetros):

Parámetro	Dimensión (mm)
Diámetro interior (d)	20mm
Diámetro exterior (D)	47mm
Ancho del rodamiento (B)	14mm
Diámetro del orificio de la carcasa	20mm
Longitud total (L)	104mm
Ancho total (W)	80mm
Altura total (H)	46mm
Espaciado de orificios de montaje (A)	70 milímetros
Diámetro del orificio de montaje (B)	11 milímetros
Peso	Aproximadamente 0,9 kilos

3. Aplicaciones del rodamiento UCT204

El UCT204 se utiliza ampliamente en diversas industrias debido a su durabilidad y versatilidad. Las aplicaciones comunes incluyen:

Sistemas transportadores:
- Se utiliza para soportar rodillos y poleas en equipos de manipulación de materiales.
- Proporciona un rendimiento confiable en entornos industriales.
Maquinaria agrícola:
- Se encuentra en tractores, cosechadoras y sistemas de riego.
- Resiste condiciones duras como polvo, suciedad y humedad.
Ventiladores y sopladores industriales:
- Soporta ejes giratorios en ventiladores y sopladores, asegurando un funcionamiento suave y eficiente.
- Adecuado para aplicaciones de alta velocidad.
Equipos de procesamiento de alimentos:
- Utilizado en mezcladores, transportadores y máquinas envasadoras.
- Hay variantes de acero inoxidable disponibles para resistencia a la corrosión en ambientes húmedos o higiénicos.
Bombas y Compresores:
- Proporciona soporte para ejes giratorios en bombas y compresores.
- Maneja cargas moderadas a pesadas con facilidad.
Maquinaria general:
- Se utiliza en varios tipos de maquinaria donde se requiere alineación y soporte del eje.
- Ideal para aplicaciones con espacio limitado y cargas moderadas.

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 0

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 1

Parámetros de los rodamientos de bolas tipo chumacera serie UCT

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 2

Amplia aplicación de rodamientos de chumacera

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 3

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el escudo o grabar con láser su marca en el escudo.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometimos no revelar ninguna información.

Embalaje y envío:

Los rodamientos rígidos de bolas se empaquetarán de forma segura individualmente, en forma de tubo o como embalaje personalizado.
El método de envío es negociable.

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 4

ABEC-1 Clase de tolerancia ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1)0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Clase de toleranciaABEC-3 (P6)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Clase de toleranciaABEC-5 (P5)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
dmm		Δdmp		9	0,1,2,3,4	Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
encima	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1)0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7Clase de toleranciaABEC-7 (P4)

Anillo interior												Tolerancia en um/s
dmm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1)0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔB y VB del aro interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
milímetros	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Máxima aceleración de vibración de un solo rodamiento

D	Serie de diámetro(0)				Serie de diámetro(2)					Serie de diámetro(3)
milímetros	z	Z1	Z2	Z3	z	Z1	Z2	Z3	Z4	z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 6

Marca de la empresa YUSHI KYODO	Producto	aceite básico	Rango de uso	Características


EXXON	Multitemp SRL	Éster de poliol + diéster	(-50,+150)	Excelente propiedad supresora de ruido y vida útil prolongada.
	PS múltiple	Diéster+Aceite mineral refinado	(-50,+130)	Excelente rendimiento a bajas temperaturas, tiene una excelente propiedad de supresión de ruido
	Multemp SM-B	hidrocarburo sintético	(-50,+200)	Larga vida útil a altas temperaturas, excelente rendimiento a bajas temperaturas, funcionamiento a alta velocidad y bajo nivel de ruido.
	Multitemp ET-K	Éter sintético + poliol éster	(-40≥,+200)	Tiene una vida útil más prolongada en condiciones de alta temperatura de funcionamiento.
MÓVIL	Polirex EM	Grasa mineral	(-40,+180)	Larga vida y alta temperatura
	baliza325	Grasa sintética	(-54,+150)	Grasa de uso general
	andok c	Canalización de grasa de petróleo	(-27,+120)	Funcionamiento suave, larga vida útil con migración mínima
CHEURÓN	Móvil 28(MIL-G-81322)	hidrocarburo sintético	(-54,+177)	Amplio rango de temperatura, buen par a baja temperatura
CHEURÓN	HP móvil	complejo de litio	(-30,+110)	Vibración, velocidad moderada y buena resistencia a la corrosión.
CAPARAZÓN	SRI-2	Grasa mineral	(-30,+180)	Rango de alta temperatura, buena resistencia al agua
Dupont	alvania 2	Grasa mineral	(-35,+120)	Larga vida y alta temperatura
Dupont	RLQ #2	Grasa mineral	(-50,+150)	Bajo nivel de ruido, alta velocidad y alta temperatura
KLUBER	ASÓNICO	hidrocarburo sintético	(-50,+140)	Estabilidad a altas temperaturas con buenas propiedades de lubricidad.
JINZHI	HANGU 2#	Grasa mineral	(-20,+120)	Bajo nivel de ruido
JINZHI	HTHS	Grasa mineral	(-40,+180)	Alta velocidad, baja temperatura, bajo par y bajo ruido

P0 P6 P5 P4 UCT Rodamiento de bloque de almohada Z1V1 UCT 204 Rodamiento 7

El juego radial de rodamientos con calidad de motor eléctrico

Aburrir			CENTÍMETRO
Encima		Incluido		mín.	máx.
milímetros	pulgada	milímetros	pulgada	mmm	mmm
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datos de los minicojinetes rígidos sin carga de la siguiente manera:										Tolerancia en um
Aburrir				Serie R en pulgadas	C2		NORMAL		C3		C4
Encima		Incluido			C2		NORMAL		C3		C4
milímetros	pulgada	milímetros	pulgada		mín.	máximo	mín.	máximo	mín.	máximo	mín.
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datos de los minicojinetes rígidos sin carga de la siguiente manera:									Tolerancia en um
Código de liquidación	MC1		MC2		MC3		MC4		MC5
Autorización	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo
Autorización	1	6	4	9	6	11	9	14	15	22

Etiquetas:
