Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas.

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas.

Nombre De La Marca:	BUGAO
Número De Modelo:	Los Estados miembros deberán establecer las normas de seguridad necesarias para garantizar el cumpli
Cuota De Producción:	1000 piezas
Precio:	Negociable
Tiempo De Entrega:	Entre 2 y 4 semanas
Condiciones De Pago:	T/T, L/C, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Certificación:

ISO 9001:2015

Nombre del producto:

rodamiento de bloque de almohada

Material:

Acero rodante (GCr15), acero inoxidable, cerámica, etc.

Precisión:

P0, P6, P5, P4

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Clase de tolerancia:

Se aplicará el método de ensayo de la norma de calidad.

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Estructura:

El tipo de material utilizado para el ensayo es el siguiente:

Detalles de empaquetado:

Embalaje único, embalaje industrial/tubo, embalaje personalizado

Capacidad de la fuente:

30,000, 000 juegos por año

Resaltar:

Rodamiento de bloque de almohada de auto-alineamiento

Accesorios de rodamiento de 12 mm montados

Las condiciones de ensayo de las máquinas de ensayo de la Unión son las siguientes:

Descripción de producto

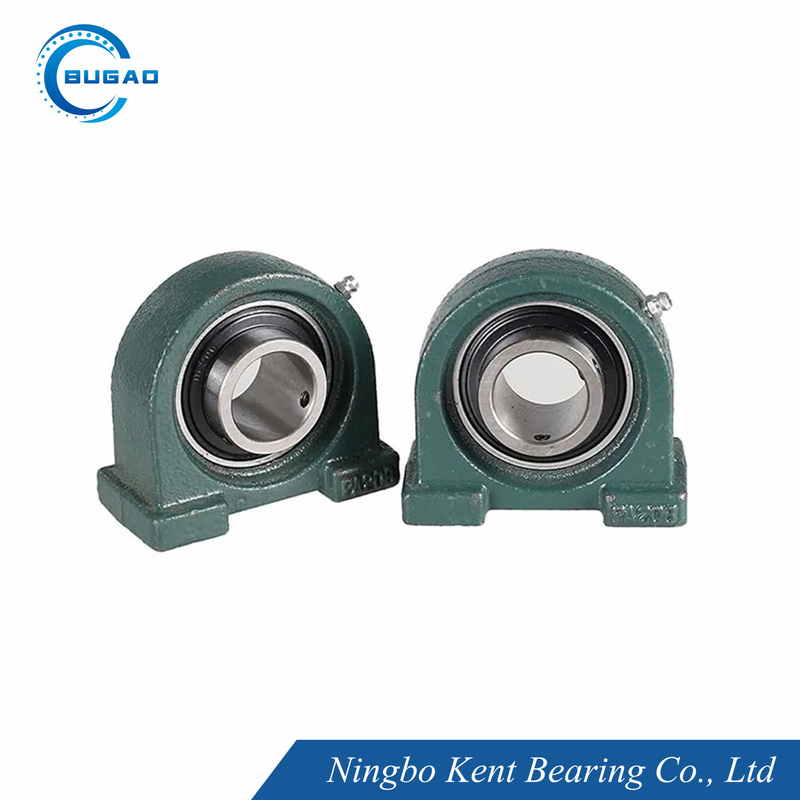

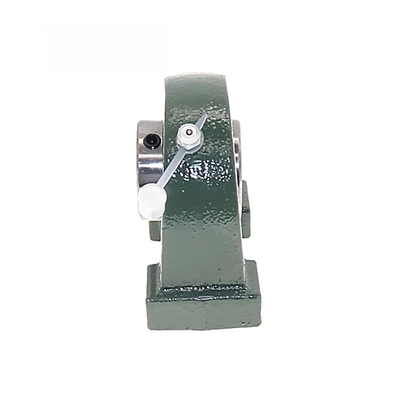

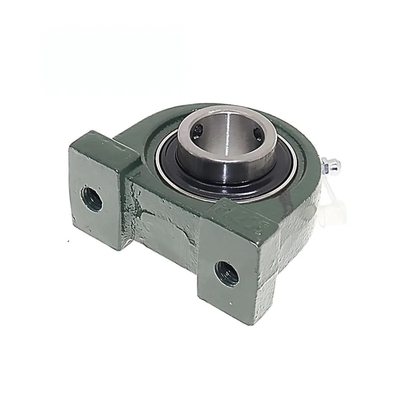

Rodamiento de chumacera de autoalineación UCPA201 Bearng montado de 12 mm para el fabricante

El cojinete de chumacera 201 es un tipo común de cojinete de bolas montado ampliamente utilizado en diversos equipos industriales. A continuación se detallan las dimensiones, la introducción del material y los casos de aplicación típicos del rodamiento de chumacera 201.

1. Dimensiones reales

Las dimensiones estándar del cojinete de chumacera 201 son las siguientes (en milímetros):

Parámetro	Dimensión (mm)
Diámetro interior (d)	12mm
Diámetro exterior (D)	32mm
Ancho del rodamiento (B)	10 milímetros
Espaciado de orificios de montaje (A)	50mm
Diámetro del orificio de montaje (B)	6,5 milímetros
Altura de la carcasa (H)	25 milímetros
Ancho total (L)	80mm

2. Introducción de materiales

Los principales materiales utilizados en el cojinete de chumacera 201 incluyen:

Material del rodamiento:
- Acero para rodamientos GCr15: acero al cromo con alto contenido de carbono con alta dureza, resistencia al desgaste y resistencia a la fatiga, adecuado para cargas medias y funcionamiento a alta velocidad.
- Acero inoxidable: Se utiliza en entornos que requieren resistencia a la corrosión, como procesamiento de alimentos o condiciones de humedad.
Material de la carcasa:
- Hierro fundido: Proporciona alta resistencia y durabilidad, adecuado para la mayoría de entornos industriales.
- Plástico: Se utiliza para cargas ligeras o aplicaciones que requieren aislamiento, como en la industria alimentaria o farmacéutica.

3. Casos de aplicación

El cojinete de chumacera 201 se utiliza ampliamente en los siguientes campos debido a su diseño compacto, fácil instalación y durabilidad:

Maquinaria agrícola
- Se utiliza en cosechadoras, sembradoras y tractores para soportar ejes giratorios y soportar cargas medias.
- Su diseño sellado evita la entrada de polvo y humedad, extendiendo la vida útil.
Sistemas transportadores
- Se utiliza en cintas transportadoras y transportadores de rodillos para soportar rodillos y ejes, asegurando un funcionamiento suave.
- Adecuado para manipulación de materiales de carga ligera a media.
Equipos de procesamiento de alimentos
- Utilizado en mezcladoras, máquinas llenadoras y envasadoras. El material de acero inoxidable cumple con los requisitos de higiene.
- El diseño resistente a la corrosión es ideal para ambientes húmedos y limpios.
Ventiladores y sopladores industriales
- Se utiliza para soportar los ejes del ventilador, lo que garantiza estabilidad y bajo nivel de ruido durante el funcionamiento a alta velocidad.
- Adecuado para cargas medias y aplicaciones de alta velocidad.
Maquinaria Pequeña
- Se utiliza en maquinaria textil, maquinaria de impresión y maquinaria de embalaje para soportar componentes giratorios.
- El diseño compacto es ideal para aplicaciones con espacio limitado.
Electrodomésticos
- Se utiliza en lavadoras, secadoras y ventiladores para proporcionar una rotación suave y un funcionamiento silencioso.
- La durabilidad y los bajos requisitos de mantenimiento lo convierten en una opción ideal.

Ventajas

Fácil instalación: el diseño alojado simplifica la instalación y el desmontaje, lo que reduce el tiempo de inactividad.
Alta durabilidad: el acero para cojinetes de alta dureza y la carcasa de hierro fundido garantizan una larga vida útil y confiabilidad.
Excelente sellado: Los sellos de goma o protectores metálicos opcionales evitan la contaminación y retienen la lubricación.
Amplia aplicabilidad: adecuado para diversos entornos industriales y tipos de equipos.

El cojinete de chumacera 201, con su diseño compacto, alta durabilidad y amplia gama de aplicaciones, es un componente esencial en los equipos industriales. Ya sea en maquinaria agrícola, sistemas transportadores o equipos de procesamiento de alimentos, el rodamiento de chumacera 201 ofrece rendimiento y soporte confiables. Para obtener diagramas de dimensiones más detallados u opciones de personalización, comuníquese con el proveedor o fabricante para obtener más información.

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 0

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 1

Parámetros del rodamiento de chumacera serie UCPA

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 2

Amplias aplicaciones de rodamientos de chumacera

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 3

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el escudo o grabar con láser su marca en el escudo.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometimos no revelar ninguna información.

Embalaje y envío:

Los rodamientos rígidos de bolas se empaquetarán de forma segura individualmente, en forma de tubo o como embalaje personalizado.
El método de envío es negociable.

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 4

ABEC-1 Clase de tolerancia ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1)0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Clase de toleranciaABEC-3 (P6)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Clase de toleranciaABEC-5 (P5)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
dmm		Δdmp		9	0,1,2,3,4	Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
encima	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1)0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7Clase de toleranciaABEC-7 (P4)

Anillo interior												Tolerancia en um/s
dmm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1)0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔB y VB del aro interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
milímetros	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Máxima aceleración de vibración de un solo rodamiento

D	Serie de diámetro(0)				Serie de diámetro(2)					Serie de diámetro(3)
milímetros	z	Z1	Z2	Z3	z	Z1	Z2	Z3	Z4	z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 6

Marca de la empresa YUSHI KYODO	Producto	aceite base	Rango de uso	Características


EXXON	Multitemp SRL	Éster de poliol + diéster	(-50,+150)	Excelente propiedad supresora de ruido y vida útil prolongada.
	PS múltiple	Diéster+Aceite mineral refinado	(-50,+130)	Excelente rendimiento a bajas temperaturas, tiene una excelente propiedad de supresión de ruido
	Multemp SM-B	hidrocarburo sintético	(-50,+200)	Larga vida útil a altas temperaturas, excelente rendimiento a bajas temperaturas, funcionamiento a alta velocidad y bajo nivel de ruido.
	Multitemp ET-K	Éter sintético + poliol éster	(-40≥,+200)	Tiene una vida útil más prolongada en condiciones de alta temperatura de funcionamiento.
MÓVIL	Polirex EM	Grasa mineral	(-40,+180)	Larga vida y alta temperatura
	baliza325	Grasa sintética	(-54,+150)	Grasa de uso general
	andok c	Canalización de grasa de petróleo	(-27,+120)	Funcionamiento suave, larga vida útil con migración mínima
CHEURÓN	Móvil 28(MIL-G-81322)	hidrocarburo sintético	(-54,+177)	Amplio rango de temperatura, buen par a baja temperatura
CHEURÓN	HP móvil	complejo de litio	(-30,+110)	Vibración, velocidad moderada y buena resistencia a la corrosión.
CAPARAZÓN	SRI-2	Grasa mineral	(-30,+180)	Rango de alta temperatura, buena resistencia al agua
Dupont	alvania 2	Grasa mineral	(-35,+120)	Larga vida y alta temperatura
Dupont	RLQ #2	Grasa mineral	(-50,+150)	Bajo nivel de ruido, alta velocidad y alta temperatura
KLUBER	ASÓNICO	hidrocarburo sintético	(-50,+140)	Estabilidad a altas temperaturas con buenas propiedades de lubricidad.
JINZHI	HANGU 2#	Grasa mineral	(-20,+120)	Bajo nivel de ruido
JINZHI	HTHS	Grasa mineral	(-40,+180)	Alta velocidad, baja temperatura, bajo par y bajo ruido

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 7

El juego radial de rodamientos con calidad de motor eléctrico

Aburrir			CENTÍMETRO
Encima		Incluido		mín.	máx.
milímetros	pulgada	milímetros	pulgada	mmm	mmm
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datos de los minicojinetes rígidos sin carga de la siguiente manera:										Tolerancia en um
Aburrir				Serie R en pulgadas	C2		NORMAL		C3		C4
Encima		Incluido			C2		NORMAL		C3		C4
milímetros	pulgada	milímetros	pulgada		mín.	máximo	mín.	máximo	mín.	máximo	mín.
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datos de los minicojinetes rígidos sin carga de la siguiente manera:									Tolerancia en um
Código de liquidación	MC1		MC2		MC3		MC4		MC5
Autorización	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo
Autorización	1	6	4	9	6	11	9	14	15	22

Etiquetas:

Rodamiento de bolas de trabajo pesado

Rodamientos de bolas de baja fricción

Rodamientos de bloques de almohadillas sellados

Productos relacionados

UCFL202-10 Rodamiento de brida auto alineado Bajo ruido Bloque de almohada montado Rodamiento de baja fricción

Consiga el mejor precio

Rodamientos de bloque de almohada sellados UCFL201 rodamiento de bolas montado en brida con perforación de 12 mm

Consiga el mejor precio

Detalles De Los Productos

Hogar Productos

Rodamiento en miniatura

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas.

Todas Las Categorías

Rodamiento del motor eléctrico

rodamiento de bolas de ranura profunda

Rodamientos de la serie 6000

Rodamientos de la serie 6200

Los rodamientos de la serie 6300

Rodamientos de la serie 6800

Rodamientos de la serie 6900

transporte de la alta precisión

El llevar P6

El llevar P5

P4 Rodamiento

Rodamiento en miniatura

Rodamientos no estándar

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas.

Nombre De La Marca:	BUGAO
Número De Modelo:	Los Estados miembros deberán establecer las normas de seguridad necesarias para garantizar el cumpli
Cuota De Producción:	1000 piezas
Precio:	Negociable
Detalles Del Embalaje:	Embalaje único, embalaje industrial/tubo, embalaje personalizado
Condiciones De Pago:	T/T, L/C, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

porcelana

Nombre de la marca:

BUGAO

Certificación:

ISO 9001:2015

Número de modelo:

Los Estados miembros deberán establecer las normas de seguridad necesarias para garantizar el cumpli

Nombre del producto:

rodamiento de bloque de almohada

Material:

Acero rodante (GCr15), acero inoxidable, cerámica, etc.

Precisión:

P0, P6, P5, P4

Autorización:

C2, C0, C3, C4

Especificación:

Abierto, Z, ZZ, RZ, 2RZ, RS, 2RS

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Clase de tolerancia:

Se aplicará el método de ensayo de la norma de calidad.

Código HS:

8482102000

Servicio OEM:

La personalización es bienvenida

Estructura:

El tipo de material utilizado para el ensayo es el siguiente:

Cantidad de orden mínima:

1000 piezas

Precio:

Negociable

Detalles de empaquetado:

Embalaje único, embalaje industrial/tubo, embalaje personalizado

Tiempo de entrega:

Entre 2 y 4 semanas

Condiciones de pago:

T/T, L/C, Western Union

Capacidad de la fuente:

30,000, 000 juegos por año

Resaltar:

Rodamiento de bloque de almohada de auto-alineamiento

Accesorios de rodamiento de 12 mm montados

Las condiciones de ensayo de las máquinas de ensayo de la Unión son las siguientes:

Descripción de producto

Rodamiento de chumacera de autoalineación UCPA201 Bearng montado de 12 mm para el fabricante

1. Dimensiones reales

Las dimensiones estándar del cojinete de chumacera 201 son las siguientes (en milímetros):

Parámetro	Dimensión (mm)
Diámetro interior (d)	12mm
Diámetro exterior (D)	32mm
Ancho del rodamiento (B)	10 milímetros
Espaciado de orificios de montaje (A)	50mm
Diámetro del orificio de montaje (B)	6,5 milímetros
Altura de la carcasa (H)	25 milímetros
Ancho total (L)	80mm

2. Introducción de materiales

Los principales materiales utilizados en el cojinete de chumacera 201 incluyen:

Material del rodamiento:
- Acero para rodamientos GCr15: acero al cromo con alto contenido de carbono con alta dureza, resistencia al desgaste y resistencia a la fatiga, adecuado para cargas medias y funcionamiento a alta velocidad.
- Acero inoxidable: Se utiliza en entornos que requieren resistencia a la corrosión, como procesamiento de alimentos o condiciones de humedad.
Material de la carcasa:
- Hierro fundido: Proporciona alta resistencia y durabilidad, adecuado para la mayoría de entornos industriales.
- Plástico: Se utiliza para cargas ligeras o aplicaciones que requieren aislamiento, como en la industria alimentaria o farmacéutica.

3. Casos de aplicación

El cojinete de chumacera 201 se utiliza ampliamente en los siguientes campos debido a su diseño compacto, fácil instalación y durabilidad:

Maquinaria agrícola
- Se utiliza en cosechadoras, sembradoras y tractores para soportar ejes giratorios y soportar cargas medias.
- Su diseño sellado evita la entrada de polvo y humedad, extendiendo la vida útil.
Sistemas transportadores
- Se utiliza en cintas transportadoras y transportadores de rodillos para soportar rodillos y ejes, asegurando un funcionamiento suave.
- Adecuado para manipulación de materiales de carga ligera a media.
Equipos de procesamiento de alimentos
- Utilizado en mezcladoras, máquinas llenadoras y envasadoras. El material de acero inoxidable cumple con los requisitos de higiene.
- El diseño resistente a la corrosión es ideal para ambientes húmedos y limpios.
Ventiladores y sopladores industriales
- Se utiliza para soportar los ejes del ventilador, lo que garantiza estabilidad y bajo nivel de ruido durante el funcionamiento a alta velocidad.
- Adecuado para cargas medias y aplicaciones de alta velocidad.
Maquinaria Pequeña
- Se utiliza en maquinaria textil, maquinaria de impresión y maquinaria de embalaje para soportar componentes giratorios.
- El diseño compacto es ideal para aplicaciones con espacio limitado.
Electrodomésticos
- Se utiliza en lavadoras, secadoras y ventiladores para proporcionar una rotación suave y un funcionamiento silencioso.
- La durabilidad y los bajos requisitos de mantenimiento lo convierten en una opción ideal.

Ventajas

Fácil instalación: el diseño alojado simplifica la instalación y el desmontaje, lo que reduce el tiempo de inactividad.
Alta durabilidad: el acero para cojinetes de alta dureza y la carcasa de hierro fundido garantizan una larga vida útil y confiabilidad.
Excelente sellado: Los sellos de goma o protectores metálicos opcionales evitan la contaminación y retienen la lubricación.
Amplia aplicabilidad: adecuado para diversos entornos industriales y tipos de equipos.

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 0

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 1

Parámetros del rodamiento de chumacera serie UCPA

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 2

Amplias aplicaciones de rodamientos de chumacera

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 3

Personalización bienvenida:

Podemos imprimir su marca (logotipo, obra de arte) en el escudo o grabar con láser su marca en el escudo.
Podemos personalizar su embalaje según su diseño.
Todos los derechos de autor pertenecen a los clientes y prometimos no revelar ninguna información.

Embalaje y envío:

Los rodamientos rígidos de bolas se empaquetarán de forma segura individualmente, en forma de tubo o como embalaje personalizado.
El método de envío es negociable.

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 4

ABEC-1 Clase de tolerancia ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1)0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Clase de toleranciaABEC-3 (P6)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
dmm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Clase de toleranciaABEC-5 (P5)

Anillo interior									Tolerancia en um/s
dmm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
dmm		Δdmp		9	0,1,2,3,4	Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
encima	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1)0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7Clase de toleranciaABEC-7 (P4)

Anillo interior												Tolerancia en um/s
dmm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
dmm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1)0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔB y VB del aro interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
milímetros	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Máxima aceleración de vibración de un solo rodamiento

D	Serie de diámetro(0)				Serie de diámetro(2)					Serie de diámetro(3)
milímetros	z	Z1	Z2	Z3	z	Z1	Z2	Z3	Z4	z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 6

Marca de la empresa YUSHI KYODO	Producto	aceite base	Rango de uso	Características


EXXON	Multitemp SRL	Éster de poliol + diéster	(-50,+150)	Excelente propiedad supresora de ruido y vida útil prolongada.
	PS múltiple	Diéster+Aceite mineral refinado	(-50,+130)	Excelente rendimiento a bajas temperaturas, tiene una excelente propiedad de supresión de ruido
	Multemp SM-B	hidrocarburo sintético	(-50,+200)	Larga vida útil a altas temperaturas, excelente rendimiento a bajas temperaturas, funcionamiento a alta velocidad y bajo nivel de ruido.
	Multitemp ET-K	Éter sintético + poliol éster	(-40≥,+200)	Tiene una vida útil más prolongada en condiciones de alta temperatura de funcionamiento.
MÓVIL	Polirex EM	Grasa mineral	(-40,+180)	Larga vida y alta temperatura
	baliza325	Grasa sintética	(-54,+150)	Grasa de uso general
	andok c	Canalización de grasa de petróleo	(-27,+120)	Funcionamiento suave, larga vida útil con migración mínima
CHEURÓN	Móvil 28(MIL-G-81322)	hidrocarburo sintético	(-54,+177)	Amplio rango de temperatura, buen par a baja temperatura
CHEURÓN	HP móvil	complejo de litio	(-30,+110)	Vibración, velocidad moderada y buena resistencia a la corrosión.
CAPARAZÓN	SRI-2	Grasa mineral	(-30,+180)	Rango de alta temperatura, buena resistencia al agua
Dupont	alvania 2	Grasa mineral	(-35,+120)	Larga vida y alta temperatura
Dupont	RLQ #2	Grasa mineral	(-50,+150)	Bajo nivel de ruido, alta velocidad y alta temperatura
KLUBER	ASÓNICO	hidrocarburo sintético	(-50,+140)	Estabilidad a altas temperaturas con buenas propiedades de lubricidad.
JINZHI	HANGU 2#	Grasa mineral	(-20,+120)	Bajo nivel de ruido
JINZHI	HTHS	Grasa mineral	(-40,+180)	Alta velocidad, baja temperatura, bajo par y bajo ruido

Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. 7

El juego radial de rodamientos con calidad de motor eléctrico

Aburrir			CENTÍMETRO
Encima		Incluido		mín.	máx.
milímetros	pulgada	milímetros	pulgada	mmm	mmm
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datos de los minicojinetes rígidos sin carga de la siguiente manera:										Tolerancia en um
Aburrir				Serie R en pulgadas	C2		NORMAL		C3		C4
Encima		Incluido			C2		NORMAL		C3		C4
milímetros	pulgada	milímetros	pulgada		mín.	máximo	mín.	máximo	mín.	máximo	mín.
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datos de los minicojinetes rígidos sin carga de la siguiente manera:									Tolerancia en um
Código de liquidación	MC1		MC2		MC3		MC4		MC5
Autorización	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo	mín.	máximo
Autorización	1	6	4	9	6	11	9	14	15	22

Etiquetas:

Los equipos de ensayo deberán tener un sistema de ensayo de las características de los equipos de ensayo de las características de los equipos de ensayo.

Consiga el mejor precio

El material de ensamblaje de las máquinas de ensamblaje de los equipos de ensamblaje de las máquinas de ensamblaje de los equipos de ensamblaje de las máquinas de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de las máquinas de ensamblaje de los equipos de ensamblaje de las máquinas de ensamblaje de los equipos de ensamblaje de las máquinas de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de las máquinas de ensamblaje de los equipos de ensamblaje de

Consiga el mejor precio

UCFL210 30 rodamientos de bolas montados en brida rodamientos de hierro fundido Bajo ruido

Consiga el mejor precio
