6002ZZ Rodamientos de herramientas eléctricas de alta velocidad y alta precisión

6002ZZ Rodamientos de herramientas eléctricas de alta velocidad y alta precisión

Nombre De La Marca:	BUGAO
Número De Modelo:	6002, 6003, 6004, 6005
Cuota De Producción:	1000 piezas
Precio:	Negociable
Tiempo De Entrega:	20 -30 días
Condiciones De Pago:	30% de depósito, 70% antes del envío

Información detallada

Descripción de producto

Información detallada

Certificación:

ISO 9001:2015

Llevar nombre:

6002 Rodamientos de bolas

Material:

Acero cromado, acero inoxidable, cerámica, etc.

Autorización:

C2, C0, C3, C4

Tipo de sello:

El número de unidad de ensayo

Precisión:

P0, P6, P5, P4

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Clasificación de precisión:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Tipo de rodamiento:

Bola de ranura profunda de una sola fila

Existencias:

Personalización:

La personalización es bienvenida

Detalles de empaquetado:

Embalaje en caja única, embalaje industrial/tubo, embalaje personalizado

Capacidad de la fuente:

30,000, 000 pcs por año

Resaltar:

ABEC 3 6002 Rodamientos de bolas

6002 rodamientos de bolas de fila única

6003 rodamiento de bolas de alta RPM

Descripción de producto

ABEC-3 6002 6003 Transportes de las piezas de automóvil del rodamiento de bolitas con altas RPM de la sola fila para la maquinaria de la industria

Descripción del Producto:

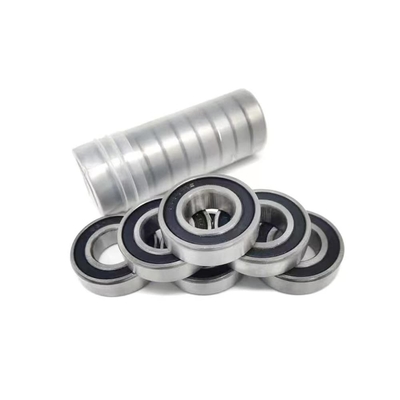

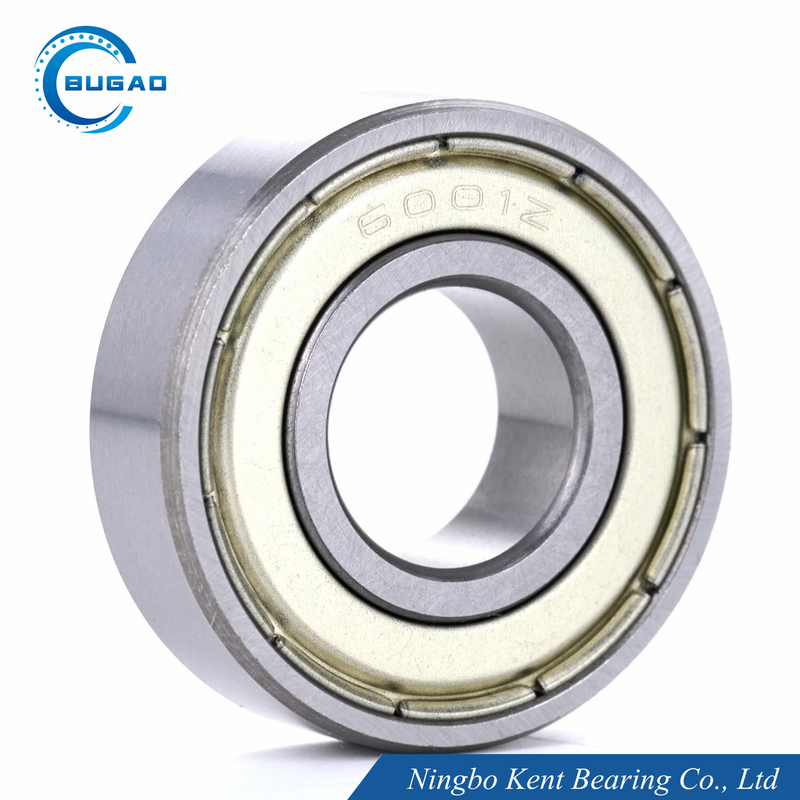

Número de rodamiento: 6002ZZ
Material: Kent Ball Bearing está hecho de acero para rodamientos de primera calidad, no de acero al carbono. Funcionamiento a alta velocidad, resistencia a altas temperaturas, bajo nivel de ruido y rotación suave. Estos rodamientos nuevos vienen directamente de nuestra fábrica y están completamente probados.
Amplia aplicación: motores, herramientas eléctricas, automóviles, electrodomésticos y otros.
Excelente rendimiento: Preciso y versátil, con buen rendimiento en detección de ruido y vibraciones. Prelubricado con grasa, menor fricción, no necesita mantenimiento.
Servicio al cliente satisfecho: si no está satisfecho o tiene algún problema con este rodamiento, no dude en contactarnos, ¡le ofreceremos una solución satisfactoria!

Parámetros técnicos del rodamiento rígido de bolas serie 6000:

Básico Cojinete No.	Aburrido		Diámetro exterior D		Ancho W		Radio r		Carga básica Clasificación KN		Ejecución máxima velocidad de salida		Peso kg/pz
									Carga básica Clasificación KN		Ejecución máxima velocidad de salida
									Dinámica	Estático	Grasa	Aceite
									Dinámica	Estático	Grasa	Aceite
	milímetros	pulgada	milímetros	pulgada	milímetros	pulgada	milímetros	pulgada	do	do_oh	rpm	rpm
604	4	0,1575	12	0.4724	4	0,1575	0,2	0.008	0,97	0,36	43000	51000	0.002
605	5	0,1969	14	0.5512	5	0,1969	0,2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0,91	28000	36000	0.008
607	7	0.2756	19	0,7480	6	0.2362	0.3	0.012	2.24	0,91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1,45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1,96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0,03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0,6	0.024	9.4	5.05	15000	19000	0,069
6005	25	0.9843	47	1.8504	12	0.4724	0,6	0.024	10.1	5.85	13000	17000	0,08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116
6007	35	1.3780	62	2.4409	14	0.5512	1.0	0.039	16	10.3	10000	13000	0.155
6008	40	1.5748	68	2.6772	15	0.5906	1.0	0.039	16.8	11.5	8000	11000	0,185
6009	45	1.7717	75	2.9528	16	0.6299	1.0	0.039	21	15.1	7200	9000	0.231
6010	50	1.9685	80	3.1496	16	0.6299	1.0	0.039	21.8	16.6	6400	7800	0,25
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0.043	28.3	21.2	5700	7000	0.362
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0.043	29,5	23.2	5000	6300	0.385
6013	65	2.9551	100	3.9370	18	0.7087	1.1	0.043	31,9	25	4800	6100	0,44
6014	70	2.7559	110	4.3307	20	0.7874	1.1	0.043	39,7	31	4600	5800	0,6
6015	75	2.9528	115	4.5276	20	0.7874	1.1	0.043	41,6	33,5	4400	5600	0,64

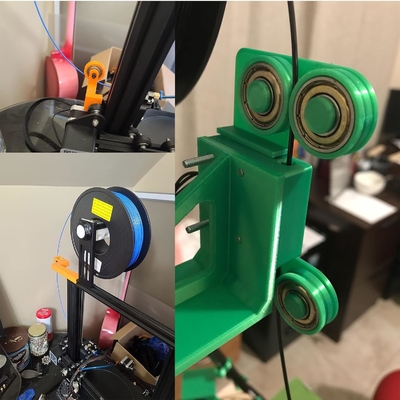

Aplicaciones:

Personalización:

Embalaje y envío:

Embalaje del producto: El rodamiento serie 6000 viene en una caja de cartón resistente con acolchado protector para garantizar una entrega segura.

Envío: El producto será cuidadosamente empaquetado y enviado a través de un servicio de mensajería confiable para garantizar una entrega oportuna y segura en su puerta.

6002ZZ Rodamientos de herramientas eléctricas de alta velocidad y alta precisión 2

Otros datos técnicos de los rodamientos de bolas

ABEC-1 Clase de tolerancia ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1)0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Clase de toleranciaABEC-3 (P6)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Clase de toleranciaABEC-5 (P5)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
encima	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1)0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7Clase de toleranciaABEC-7 (P4)

Anillo interior												Tolerancia en um/s
d mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1)0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔB y VB del aro interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
milímetros	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Máxima aceleración de vibración de un solo rodamiento

D	Serie de diámetro(0)				Serie de diámetro(2)					Serie de diámetro(3)
milímetros	z	Z1	Z2	Z3	z	Z1	Z2	Z3	Z4	z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:

1607 2RS Rodamiento

Rodamiento de bolas de bajo ruido

Rodamiento de bolas metálicas

Productos relacionados

Vídeo

Rodamiento de alta precisión de la serie 6200 Rodamiento 6203ZZ para cortadoras de césped

Consiga el mejor precio

Vídeo

El equipo de ensayo de la serie 6000 debe estar equipado con un equipo de ensayo de la serie 6000.

Consiga el mejor precio

Detalles De Los Productos

Hogar Productos

rodamiento de bolas de ranura profunda

6002ZZ Rodamientos de herramientas eléctricas de alta velocidad y alta precisión

Todas Las Categorías

Rodamiento del motor eléctrico

rodamiento de bolas de ranura profunda

Rodamientos de la serie 6000

Rodamientos de la serie 6200

Los rodamientos de la serie 6300

Rodamientos de la serie 6800

Rodamientos de la serie 6900

transporte de la alta precisión

El llevar P6

El llevar P5

P4 Rodamiento

Rodamiento en miniatura

Rodamientos no estándar

6002ZZ Rodamientos de herramientas eléctricas de alta velocidad y alta precisión

Nombre De La Marca:	BUGAO
Número De Modelo:	6002, 6003, 6004, 6005
Cuota De Producción:	1000 piezas
Precio:	Negociable
Detalles Del Embalaje:	Embalaje en caja única, embalaje industrial/tubo, embalaje personalizado
Condiciones De Pago:	30% de depósito, 70% antes del envío

Información detallada

Descripción de producto

Información detallada

Nombre de la marca:

BUGAO

Certificación:

ISO 9001:2015

Número de modelo:

6002, 6003, 6004, 6005

Llevar nombre:

6002 Rodamientos de bolas

Material:

Acero cromado, acero inoxidable, cerámica, etc.

Autorización:

C2, C0, C3, C4

Tipo de sello:

El número de unidad de ensayo

Precisión:

P0, P6, P5, P4

Ruido y vibración:

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.

Clasificación de precisión:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Tipo de rodamiento:

Bola de ranura profunda de una sola fila

Existencias:

Rico

Personalización:

La personalización es bienvenida

Cantidad de orden mínima:

1000 piezas

Precio:

Negociable

Detalles de empaquetado:

Embalaje en caja única, embalaje industrial/tubo, embalaje personalizado

Tiempo de entrega:

20 -30 días

Condiciones de pago:

30% de depósito, 70% antes del envío

Capacidad de la fuente:

30,000, 000 pcs por año

Resaltar:

ABEC 3 6002 Rodamientos de bolas

6002 rodamientos de bolas de fila única

6003 rodamiento de bolas de alta RPM

Descripción de producto

ABEC-3 6002 6003 Transportes de las piezas de automóvil del rodamiento de bolitas con altas RPM de la sola fila para la maquinaria de la industria

Descripción del Producto:

Número de rodamiento: 6002ZZ
Material: Kent Ball Bearing está hecho de acero para rodamientos de primera calidad, no de acero al carbono. Funcionamiento a alta velocidad, resistencia a altas temperaturas, bajo nivel de ruido y rotación suave. Estos rodamientos nuevos vienen directamente de nuestra fábrica y están completamente probados.
Amplia aplicación: motores, herramientas eléctricas, automóviles, electrodomésticos y otros.
Excelente rendimiento: Preciso y versátil, con buen rendimiento en detección de ruido y vibraciones. Prelubricado con grasa, menor fricción, no necesita mantenimiento.
Servicio al cliente satisfecho: si no está satisfecho o tiene algún problema con este rodamiento, no dude en contactarnos, ¡le ofreceremos una solución satisfactoria!

Parámetros técnicos del rodamiento rígido de bolas serie 6000:

Básico Cojinete No.	Aburrido		Diámetro exterior D		Ancho W		Radio r		Carga básica Clasificación KN		Ejecución máxima velocidad de salida		Peso kg/pz
									Carga básica Clasificación KN		Ejecución máxima velocidad de salida
									Dinámica	Estático	Grasa	Aceite
									Dinámica	Estático	Grasa	Aceite
	milímetros	pulgada	milímetros	pulgada	milímetros	pulgada	milímetros	pulgada	do	do_oh	rpm	rpm
604	4	0,1575	12	0.4724	4	0,1575	0,2	0.008	0,97	0,36	43000	51000	0.002
605	5	0,1969	14	0.5512	5	0,1969	0,2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0,91	28000	36000	0.008
607	7	0.2756	19	0,7480	6	0.2362	0.3	0.012	2.24	0,91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1,45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1,96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0,03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0,6	0.024	9.4	5.05	15000	19000	0,069
6005	25	0.9843	47	1.8504	12	0.4724	0,6	0.024	10.1	5.85	13000	17000	0,08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116
6007	35	1.3780	62	2.4409	14	0.5512	1.0	0.039	16	10.3	10000	13000	0.155
6008	40	1.5748	68	2.6772	15	0.5906	1.0	0.039	16.8	11.5	8000	11000	0,185
6009	45	1.7717	75	2.9528	16	0.6299	1.0	0.039	21	15.1	7200	9000	0.231
6010	50	1.9685	80	3.1496	16	0.6299	1.0	0.039	21.8	16.6	6400	7800	0,25
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0.043	28.3	21.2	5700	7000	0.362
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0.043	29,5	23.2	5000	6300	0.385
6013	65	2.9551	100	3.9370	18	0.7087	1.1	0.043	31,9	25	4800	6100	0,44
6014	70	2.7559	110	4.3307	20	0.7874	1.1	0.043	39,7	31	4600	5800	0,6
6015	75	2.9528	115	4.5276	20	0.7874	1.1	0.043	41,6	33,5	4400	5600	0,64

Aplicaciones:

Personalización:

Embalaje y envío:

Embalaje del producto: El rodamiento serie 6000 viene en una caja de cartón resistente con acolchado protector para garantizar una entrega segura.

Envío: El producto será cuidadosamente empaquetado y enviado a través de un servicio de mensajería confiable para garantizar una entrega oportuna y segura en su puerta.

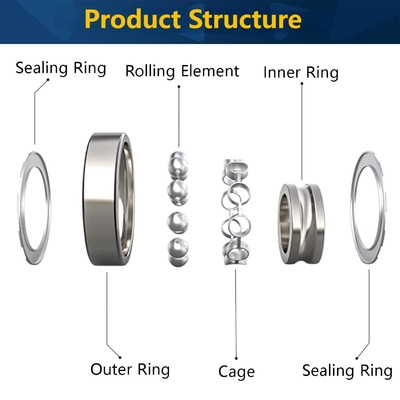

6002ZZ Rodamientos de herramientas eléctricas de alta velocidad y alta precisión 2

Otros datos técnicos de los rodamientos de bolas

ABEC-1 Clase de tolerancia ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1)0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Clase de toleranciaABEC-3 (P6)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
d mm		Δdmp		9	Vdp²)0,1 Diámetro Serie	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
mm		Δdmp		VDP²)⁴)Serie de diámetros de rodamientos abiertos			Rodamientos tapados²)³)	Vdmp	kia	ΔB		Vbs
mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	kia	ΔB		Vbs
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1)2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔB y VB del aro interior del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Clase de toleranciaABEC-5 (P5)

Anillo interior									Tolerancia en um/s
d mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	Dakota del Sur	hermana³⁾	ΔB	Vbs
encima	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1)0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
mm		Δdmp		Vdp²)Serie de diámetro		Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
mm		Δdmp		9	0,1,2,3,4	Vdmp	kia	DAKOTA DEL SUR⁴⁾SD1⁵⁾	Mar⁴⁾⁵⁾	ΔB		Vbs
encima	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7Clase de toleranciaABEC-7 (P4)

Anillo interior												Tolerancia en um/s
d mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1)0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
mm		Δdmp		Δds		Vdp²)Serie de diámetro		Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	kia	Dakota del Sur	sia	ΔB		Vbs
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔB y VB del aro interior del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
milímetros	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Máxima aceleración de vibración de un solo rodamiento

D	Serie de diámetro(0)				Serie de diámetro(2)					Serie de diámetro(3)
milímetros	z	Z1	Z2	Z3	z	Z1	Z2	Z3	Z4	z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etiquetas:
